AMD继续通过其第二代Epyc“罗马”处理器进入数据中心，该处理器上周因Nvidia宣布其基于Ampere的新DGX系统将依靠AMD而非英特尔CPU赢得了胜利。但是，在使用基于DGX的HGX底板构建基于Ampere的HGX服务器时，Nvidia合作伙伴(OEM和超大规模生产商)仍可以选择Intel CPU。

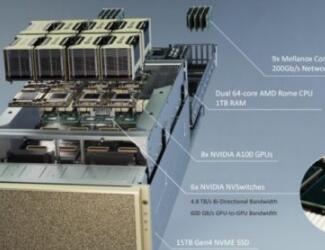

除了为AI和HPC工作负载的DGX A100提供动力的八个基于A100 Ampere的GPU之外，Nvidia还加入了两个AMD Epyc 7742处理器，它们总共提供128个内核，8个内存通道和每个CPU 128个PCIe 4.0通道。

在媒体发布会上，英伟达公司DGX Systems副总裁兼总经理查理·博伊尔(Charlie Boyle)将更换CPU供应商的决定描述为技术上的决定。他说：“在市场上，我们一如既往地进行设计，因为我们对CPU不了解。” “我们只是想使用最佳平台，而AMD CPU是正确的选择。”

罗马的PCIe Gen4支持和高内核数被认为是主要的推动力。当前，英特尔®至强®8200-R CPU最高支持28核，并使用PCIe Gen3。

DGX A100是Nvidia的第三代DGX系统，它是第一个包含PCIe Gen4的系统，它使PCI总线上的I / O带宽增加了一倍。当然，要充分利用这一优势，必须使系统中的所有组件都具有该功能。博伊尔说：“ Mellanox CX6 200-gig网卡，PCIe交换和系统内部使用的NVMe存储是Gen4，我们需要一个可以为八个A100s GPU供电的CPU复合体。” “这就是为什么我们选择AMD CPU;它具有我们需要的PCIe Gen4支持，以及我们需要的非常高的核心数量。当我们解决这些越来越大的AI问题时，您需要那些内核才能将数据放入GPU。”

博伊尔还指出，x86的基础和AMD工程技术意味着客户可以无缝移植到新系统。他说：“ [他们]可以获取在V100 DGX系统上运行的代码，将其放在A100 DGX上，并且运行速度更快，他们不需要更改任何代码。”

英特尔基于10nm +工艺节点的Ice Lake服务器处理器将于2020年第三季度上市。内核数量尚未正式披露，但像AMD第二代Epycs一样，即将到来的英特尔处理器将支持PCIe Gen4和八个内存通道(六个通道)。

带有AMD即将面市的5nm Epyc CPU的HGX系统已经在至少一个系统供应商的路线图上。Atos 透露，其基于HGX的X2415 BullSequana刀片将支持Eypc Rome和(未来的)Milan CPU。

尽管英伟达在其最新的DGX系统中将Xeons换成Epycs，但合作伙伴服务器内部使用的HGX A100底板仍可以使用Intel Xeon CPU。例如，技嘉 正在开发四款新的HGX A100服务器，并计划提供带有第二代AMD Epycs或第三代Intel Xeon可扩展CPU的8-GPU和4-GPU DGX A100配置。
